LED显示屏的驱动及系统架构
? ? ? ?LED显示屏作为一项高科技产品引起了人们的高度重视，采用计算机控制，将光、电融为一体的智能全彩显示屏已经在广泛领域得到应用。其像素点采用LED发光二极管，将许多发光二极管以点阵方式排列起来，构成LED阵列，进而构成LED屏幕。通过不同的LED驱动方式，可得到不同效果的图像。因此LED驱动芯片的优劣，对LED显示屏的显示质量起着重要的作用。LED驱动芯片可分为通用芯片和专用芯片。
通用芯片一般用于LED显示屏的低端产品，如户内的单、双色屏等。最常用的通用芯片是74HC595,具有8位锁存、串一并移位寄存器和三态输出功能。每路最大可输出35mA的非恒流的电流。
由于LED是电流特性器件，即在饱和导通的前提下，其亮度随着电流大小的变化而变化，不随着其两端电压的变化而变化。专用芯片的最大特点是提供恒流源输出，保证LED的稳定驱动，消除LED的闪烁现象。具有输出电流大、恒流等特点，适用于要求大电流、高画质的场合，如户外全彩屏、室内全彩屏等。
LED显示屏用LED驱动芯片系列产品SMT5026.SMT5026内建CMOS移位寄存器与锁存功能，可以将串行的输入数据转换成并行输出数据格式。
第二部分： LED显示屏的系统组成架构
(1)显示单元

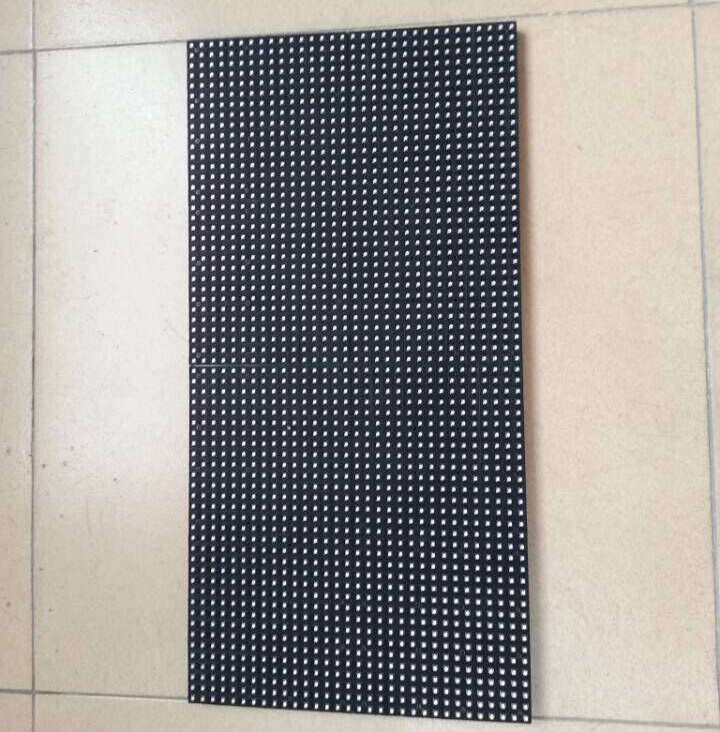

这是LED显示屏幕的主体部分，由发光材料及驱动电路构成。室内屏幕就是各种规格的单元显示板，室外屏幕就是单元箱体。
(2)主控制器
作用是将输入的RGB数字视频信号缓冲，灰度变换，重新组织，并产生各种控制信号。
(3)开关电源
用途是将220V交流电变为各种直流电提供给各种电路。
(4)传输电缆
主控仪产生的显示资料及各种控制信号由双绞线电缆传输至屏幕本体。
(5)扫描控制器
该电路板的功能是资料缓冲，产生各种扫描信号以及占空比灰度控制信号。
(6)专用显示卡及多媒体卡(视频卡)
LED全彩屏专用显示卡除了具有电脑显示卡的基本功能外，还同时输出数字RGB信号及行、场、消隐等信号给主控仪。多媒体卡除了以上功能外还可将输入的模拟Video信号变为数字RGB信号(即视频采集)。
(7)其他信号源及其外接装置
包括电脑、电视机、蓝光、DVD、VCD、摄录像机等。
