eps钢丝网架板
新东风：http://www.xdfbw.com1. 基本介绍
|
名称
|
构造特点
|
主要技术指标
|
适用范围
|
|
EPS钢丝网架板现浇混凝土外保温系统
|
1—现浇混凝土外墙
2—EPS单面钢丝网架板
3—掺外加剂的水泥
砂浆厚抹面层
4—钢丝网架
5—饰面层
6—?6钢筋
EPS单面钢丝网架板置于外墙外模板内侧，并安装?6钢筋作为辅助固定件。浇灌混凝土后，EPS单面钢丝网架板挑头钢丝和?6钢筋与混凝土结合为一体，外抹水泥砂浆厚抹面层。
|
EPS板密度18～22kg/m。
|
适用于现浇混凝土剪力墙结构体系外墙。
主要用于寒冷地区。
水泥砂浆抹面层易开裂，不宜做涂料饰面，主要用于贴面砖。
|
2.参考价格
100元/m左右。
3.产品选用应遵循的标准及设计依据
JGJ 144-2004《外墙外保温工程技术规程》
RISN-TG001-2005《建筑外墙外保温技术导则》
国家建筑标准设计图集《外墙外保温建筑构造》J121-1～2（2002年合订本）
4.外墙外保温系统及主要组成材料技术性能要求
|
参数名称（*）
|
指标要求（*）
|
指标来源（*）
|
|
系统
|
耐候性
|
外墙外保温系统经耐候性试验后，不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝。抹面层与保温层的拉伸粘结强度不得小于0.1MPa，并且破坏部位应为与保温层内。
|
JGJ144-2004《外墙外保温工程技术规程》
|
|
抗风压值
|
不小于工程项目的风荷载设计值，安全系数K不应小于1.5
|
|
抗冲击强度
|
建筑物首层墙面及门窗口等易受碰撞部位：10J级
建筑物二层以上墙面等不易受碰撞部位：3J级
|
|
抹面层不透水性
|
2h不透水
|
|
吸水量
|
水中浸泡1h，只带有抹面层和带有全部保护层的系统的吸水量均不得大于或等于1.0 kg/m
|
|
耐冻融性
|
30次耐冻融循环后，保护层无空鼓、脱落，无渗水裂缝；保护层与保温层的拉伸粘结强度不小于0.1MPa，破坏部位应位于保温层
|
|
保护层水蒸气渗透阻
|
符合设计要求
|
|
EPS板
|
密度（kg/m）
|
18～ 22
|
JGJ144-2004《外墙外保温工程技术规程》
|
|
导热系数 （W/(m·K)）
|
≤0.041
|
|
水蒸气渗透系数
|
符合设计要求
|
|
压缩性能（MPa）（形变10%）
|
≥0.10
|
|
抗拉强度（MPa）干燥状态
|
≥0.10
|
|
尺寸稳定性（%）
|
≤0.30
|
|
燃烧性能
|
阻燃型
|
|
保温板钢丝网架质量要求
|
外观
|

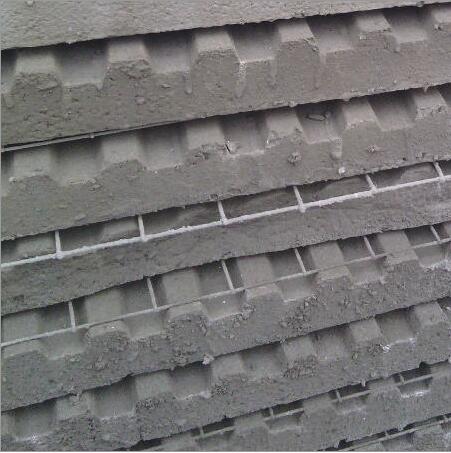

保证板正面有水平凹凸槽，槽中距100mm，横向钢丝对准凹槽，板面及钢丝均匀喷涂界面剂。
|
RISN-TG001-2005《建筑外墙外保温技术导则》
|
|
焊点强度
|
抗拉力≥330N，无过烧现象。
|
|
焊点质量
|
网片漏焊脱焊点不超过焊点数的0.8%,且不应集中在一处。连续脱焊不应多于2点，板端200mm区段内的焊点不允许脱焊虚焊，斜插筋脱焊点不超过3%。
|
|
钢丝挑头
|
网边挑头长度≤6mm，插丝挑头≤5mm
|
|
聚苯板对接
|
≥3000mm长板中聚苯板对接不得多于2处，且对接处需用聚氨酯胶粘牢
|
|
重量（kg/m）
|
≤4
|
|
胶粘剂
|
与EPS板拉伸粘结强度
|
干燥状态和浸水48h后≥0.10 MPa，破坏界面应位于EPS板
|
JGJ144-2004《外墙外保温工程技术规程》
|
|
与水泥砂浆拉伸粘结强度（干燥状态）（ MPa）
|
≥0.60
|
|
与水泥砂浆拉伸粘结强度（浸水48h,取出2h）（ MPa）
|
≥0.40
|
|
网格布
|
经向和纬向耐碱拉伸断裂强力(N/50mm)
|
≥750
|
JGJ144-2004《外墙外保温工程技术规程》
|
|
经向和纬向耐碱拉伸断裂强力保留率(%)
|
≥50
|
5.施工要点
1）EPS单面钢丝网架板每平方米斜插腹丝不得超过200根，斜插腹丝应为镀锌钢丝，板两面应预喷刷界面砂浆。加工质量除应符合JG144-2004《外墙外保温工程技术规程》规定外，尚应符合现行行业标准《钢丝网架水泥聚苯乙烯夹心板》JG 623有关规定。
2）有网现浇系统EPS钢丝网架板厚度、每平方米腹丝数量和表面荷载值应通过试验确定。EPS钢丝网架板构造设计和施工安装应考虑现浇混凝土侧压力影晌，抹面层厚度应均匀，钢丝网应完全包妞于抹面层中。
3）Φ6钢筋每平方米宜设4根，锚固深度不得小于l00mm。
4） 在每层层间官留水平杭烈分隔终.尾间樱混析外钢丝网应断开，抹灰时嵌人层间塑料分隔条或泡沫塑料棒，外表用建筑密封膏嵌缝。垂直抗裂分隔缝宜按墙面面积设置，在板式建筑中不宜大于30平方米，在塔式建筑中可视具体情况而定，宜留在阴角部位。
5） 应采用钢制大模板施工，并应采取可靠措施保证EPS钢丝网架板和辅助固定件安装位置准确。
6） 混凝土一次浇筑高度不宜大于lm，混凝土需振捣密实均匀，墙面及接茬处应光滑、平整。
7）应严格控制抹面层厚度并采取可靠抗裂措施确保抹面层不开裂。
8）外保温工程施工期间以及完工后24L内，基层及环境空气通度不应低于5℃。夏季应避免阳光县晒。在5级以上大风天气和雨天不得施工。
