-
商品
- 商品
- 企业
- 招标
- 采购
- 工程
- 中标
正品保证，无忧配送

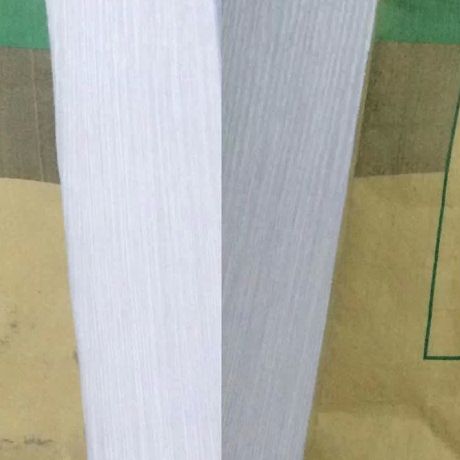

聚合物砂浆（柔性双组份防水砂浆）
产品特点
本品采用德国先进技术配方，由改性的高性能合成乳液和无机聚合物砂浆干粉料按照科学的配合比复配而成。具有优良的抗渗、防腐、粘结性能，用途广泛而价格低廉。
产品用途
1、
适用于有抗渗要求的场合，可用于卫浴间、地下室及蓄水池的防水层使用，无毒、无味符合环保要求。
2、
适用于有抗腐蚀要求的场合，可用于地下管道、电厂晾塔、烟囱、化工厂构筑物及各种有腐蚀性气体的厂房混凝土构筑物的施工和维修工程。
3、
可用于冷热温差变化较大或基层有轻微变动的场合，进行粘贴陶瓷砖、马赛克、大理石、聚苯板等施工。
4、
可用于聚苯板、铜板、铝板、钢板、陶瓷砖、大理石、花岗岩、玻璃等光滑基层的界面处理或抹灰施工。
5、
可用于公路、隧道、桥梁、人行道、路边道牙等混凝土构筑物出现的蜂窝、麻面露筋、裂缝以及?；げ愕钠扑鹦薏构こ?。
技术参数
1、对聚苯板抹面粘贴性能：依据DBJ01-63-2002《外墙外保温聚合物砂浆质量检验标准》
|
检测项目 |
性能指标 |
检验结果 |
||||||
|
拉伸粘结强度(Mpa) |
砂浆—聚苯板 |
常温常态 |
≥0.10，且聚苯破坏 |
0.11，聚苯破坏 |
||||
|
耐水 |
≥0.10，且聚苯破坏 |
0.11，聚苯破坏 |
||||||
|
耐冻融 |
≥0.10，且聚苯破坏 |
0.11，聚苯破坏 |
||||||
|
可操作时间，h |
≥2 |
2.5 |
||||||
|
柔韧性（28d压折比） |
≤3 |
2.8 |
||||||
|
24H吸水量，g/m3 |
≤1000 |
525 |
||||||
|
透水性（24h），ml |
≤3 |
2 |
||||||
|
抗裂性 |
5mm以下无裂纹 |
5mm以上无裂纹 |
||||||
2、对混凝土等基面的物理力学性能
|
项目 |
性能指标 |
||
|
抗压强度(Mpa) 28天 |
24Mpa |
||
|
抗折强度(Mpa) 28天 |
9.5Mpa |
||
|
抗拉强度(Mpa) 28天 |
4.8-5.0 |
||
|
弹性模量 |
7.9×103-9.7×103 Mpa |
||
|
拉伸粘结强度(Mpa) |
砂浆—砂浆 |
常温常态 |
≥0.70 |
|
耐水 |
≥0.50 |
||
|
耐温 |
≥0.50 |
||
|
耐冻融 |
≥0.50 |
||
|
吸水率 |
2.8% |
||
|
抗渗性 |
0.6-1.4MPa |
||
|
抗冻性 |
-30℃18h浸水6h，循环40次，无异常，抗压强度降低4% |
||
|
抗弯曲性 |
100×500×400mm聚苯板上抹3mm聚合物砂浆养护28天，在弯距400mm下，弯曲120度不龟裂 |
||
|
初试干燥时抗裂性 |
在250×250×50mm加气混凝土上抹3mm聚合物砂浆， |
||
3、耐酸、耐碱性能
用不防水、不耐酸碱的纸面石膏板做成贮水槽，内抹3mm厚EC2000聚合物砂浆，养护28天后装入不同浓度的酸、碱溶液。
|
腐蚀介质名称 |
溶液浓度 |
腐蚀情况 |
|
硫酸 |
PH=2 |
浸泡一年无脱落、无渗漏 |
|
盐酸 |
2% |
同上 |
|
氢氧化钠 |
10% |
同上 |
|
氧化钠 |
饱和溶液 |
同上 |
施工说明
基面要求：清洁无油无浮尘等松动物,并喷撒适量水,润湿且无明水。
材料制备：先将EC2000胶倒入桶中,然后慢慢加入EC2000粉,机械搅拌或用低速搅拌器搅拌至均匀无结块,拌合后的涂料应在2-3小时内用完.温度较高时，将拌合好的砂浆中加入不超过总量5％的水。
混凝土修补施工
修补混凝土时,在所需修补的部位抹3-5mm厚或所要求厚度的聚合物砂浆。
参考用量：按3-5mm厚度计算每平方米约需3-4kg。
保温罩面施工
首先将拌合好的聚合物砂浆,抹到聚苯板表面,厚度2-３mm，然后铺贴耐碱玻纤网络布，将布压入砂浆中并找平,玻纤布搭接宽度５-10mm,玻纤布必须全部埋入,不得有皱褶,不得压入过深;最后在底层抹面砂浆凝固前再抹面层聚合物砂浆,厚度1-2mm,抹灰加固层总厚度3-5mm。
参考用量：胶料用量0.35kg/m2.mm左右,粉料用量1.4kg/m2.mm左右。
防水层施工
用抹刀均匀地刮涂第一遍，5-8小时后刮涂第二遍，为避免出现针眼，请先立面后平面交叉着刮涂。要确保有效防水。请至少刮涂两遍涂层。（注：涂层干燥时间与温度及空气相对湿度有关，如需铺砖等待涂层彻底干固后方可进行。）
参考用量：刮涂二遍每平方米约需2-2.5kg。
注意事项：
干燥硬化：砂浆的干燥硬化过程主要是水泥水化硬化及聚合物成膜过程，硬化时间与温度及空气相对温度有关，在20℃即65％相对湿度下，下一步工序必须在72小时后才能进行。
包装储存：
包装规格：20kg，大包装胶液50公斤+粉料200公斤
应储存于干燥通风处，避免防潮、曝晒、雨淋，未开封粉料保存期六个月，胶料一年。
