人人爽夜夜爽_人人舔人人干_人人玩人人干_人人曰_jizz国产免费_jizz欧美

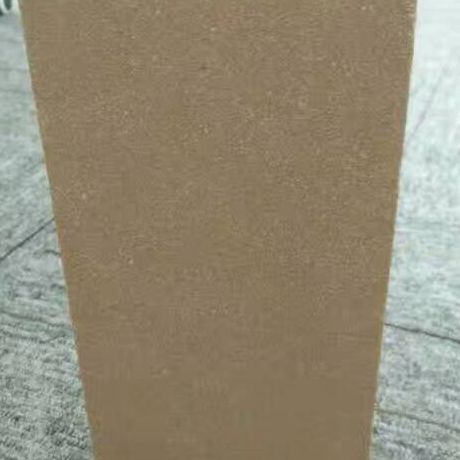

轻质粘土保温砖指含Al2o330%-46%的轻质耐火制品，以粘土熟料或轻质熟料和可塑粘土为主要原理，通常 采用可燃物法生产，也可采用化学法或泡沫法形成多孔结构。

常用轻质粘土砖的体积密度为0.75-1.20g/cm3耐压强度为2.0-5.9MPa，热导率为0.221-0.442W/(m.K)(1350℃)。

轻质粘土保温砖的用途广泛，主要用于各种工业窑炉中不接触熔融物和无侵蚀气体作用的隔热层材料， 使用温度1200-1400℃。

主要用于热力锅炉、玻璃窑炉、水泥窑炉、化肥造气炉、高炉、热风炉、焦化炉、电炉、铸造及浇钢用砖等。

轻质粘土保温砖可以用作热表面耐火材料或其它耐火材料支持隔热层,用于熔化炉,点火窑、烟道、精炼装置、 加热装置、再生装置、气炉和管道,均热炉、退火炉、反应室和其他工业热设备。

轻质保温砖特性： 1.低导热率，具有很好的隔热保温效果; 2.低热熔，由于低导热率，莫来石系列轻质隔热砖蓄积很少的热能，在间歇操作中节能效果明显; 3.杂质含量低具有非常低的铁盒碱金属等氧化物含量，因此，耐火度高;较高的含铝量使其在还原气氛下仍保持良 好的性能; 4.热态耐压强度高; 5.外观尺寸精确，加快砌筑速度，减少耐火泥使用量，保证了砌体的强度和稳定性，从而延长衬里的寿命; 6.可加工成特殊形状。以减少砌砖块数和砌缝。

轻质保温隔热砖的优越性：

1、经济性：可以降低基础的造价，减小框架的截面，节约钢筋混凝土能显著节约建筑物的综合造价。设计使用 轻质砖比采用实心粘土砖，综合造价可降低频5%以上。2、实用性：使用轻质砖可增大使用面积，同时由于加气混凝土隔热，保温效果好，在热的夏天，室内温度比采 用实心粘土砖低2-3°C，使用空调，降低电量消耗。3、施工性：轻质砖具有良好的可加工性，施工方便简单，由于块大、质轻，可以减轻劳动强度，提高施工效率， 缩短建设工期。

轻质保温隔热耐火砖和一般耐火砖比较，重量轻，内部均匀布有微小气孔，气孔率较高。因此，能保证炉墙散失的 热量更少，燃料得费用就会相应下降，轻质砖也同时意味着更小的蓄热量，因此升温和冷却都更快，允许加快周期 性操作。轻质保温隔热耐火砖适用于900℃～1650℃的温度范围。

理化指标NG-0.6NG-0.8NG-1.0NG-1.2

体积密度g/cm3≥0.60.81.01.2

常温耐压强度MPa≥2.03.03.54.5

重烧线变化≤2%试验温度℃1200125013501350

热导率w/m.k (平均温度350±25℃)0.250.350.400.50
